Modicon AS-B824-016 Moduł wyjściowy

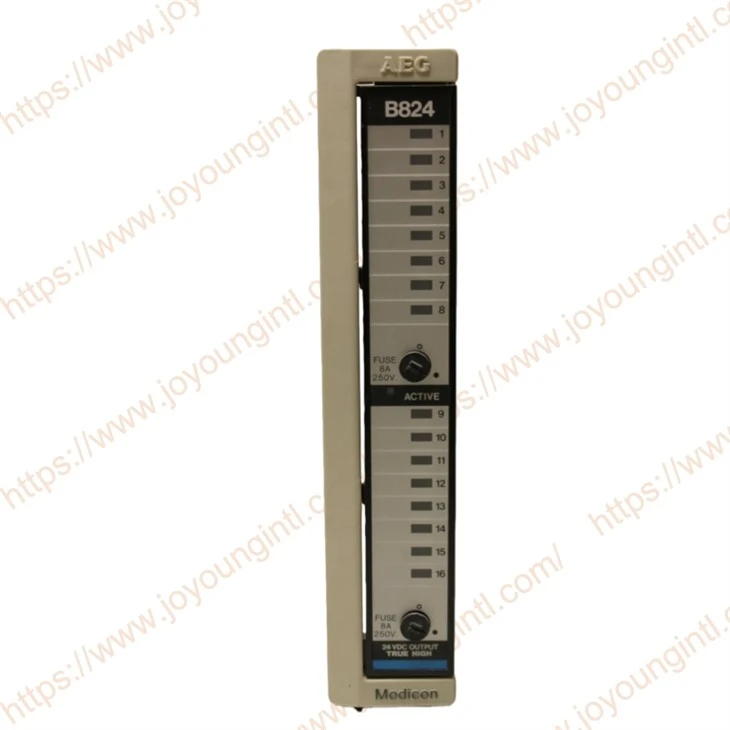

Modicon AS-B824-016 to moduł wyjściowy z serii Modicon 800. Moduł przejmuje funkcję interfejsu warstwy wykonawczej w systemie i może realizować-sterowanie włączaniem i wyłączaniem urządzeń zewnętrznych zgodnie z logiką sterowania programu PLC. Dzięki 16 niezależnym cyfrowym punktom wyjściowym AS-B824-016 może jednocześnie sterować wieloma obciążeniami obiektowymi, dzięki czemu nadaje się do scenariuszy automatyzacji wymagających scentralizowanej kontroli mocy wyjściowej.

Moduł wyjściowy AS-B824-016 w systemie PLC pobiera wewnętrzną moc roboczą z płyty montażowej szafy, która służy do obsługi funkcji sterowania logicznego, sterowania obwodami, izolacji sygnału i monitorowania stanu w module. Sam moduł nie generuje prądu. Jego wewnętrzne zasilanie jest całkowicie zależne od zasilania płyty montażowej zapewnianego przez system hosta PLC.

Wewnętrzne zasilanie modułu wykorzystywane jest głównie do utrzymania normalnej pracy logiki sterującej, izolatorów fotoelektrycznych, wyjściowych obwodów sterujących oraz wewnętrznych obwodów monitorujących. Wewnętrzne zasilanie i zewnętrzne zasilanie obciążenia są od siebie niezależne elektrycznie, co pozwala skutecznie uniknąć bezpośredniego wpływu-prądu obciążenia na miejscu na wewnętrzne obwody elektroniczne sterownika PLC.

W normalnych warunkach pracy wewnętrzny pobór mocy modułu wyjściowego AS-B824-016 utrzymuje się w stabilnym zakresie. Wewnętrzny pobór mocy nie obejmuje żadnego zewnętrznego prądu obciążenia napędzanego przez punkt wyjściowy, a jedynie odzwierciedla zapotrzebowanie na energię własnego obwodu elektronicznego modułu. Nawet jeśli punkt wyjściowy przewodzi, prąd wymagany przez obciążenie jest dostarczany przez zewnętrzny zasilacz prądu stałego i nie przepływa przez obwód zasilania płyty montażowej sterownika PLC.

Wewnętrzny układ zasilania modułu został zaprojektowany z myślą o stabilności pracy ciągłej, zdolnej zapewnić modułowi niezawodne działanie w-długoterminowych-warunkach zasilania. Obwód wewnętrzny ma dobrą zdolność dostosowywania napięcia i może normalnie pracować w zakresie wahań dozwolonych przez zasilacz na płycie montażowej, zmniejszając ryzyko nieprawidłowego działania spowodowanego zmianami zasilania.

Jeśli chodzi o zarządzanie zużyciem energii, moduł utrzymuje wewnętrzne zużycie energii na niskim poziomie poprzez rozsądny układ obwodów i dobór komponentów, zmniejszając w ten sposób całkowite wytwarzanie ciepła przez szafę PLC. Taka konstrukcja pomaga zwiększyć niezawodność operacyjną systemu w-warunkach instalacji o dużej gęstości i zmniejsza wymagania dotyczące warunków rozpraszania ciepła w szafie sterowniczej.

Obwody zasilające i wyjściowe wewnątrz modułu oddzielone są konstrukcją izolacyjną. Kiedy w obwodzie wyjściowym wystąpi zwarcie, przeciążenie lub nieprawidłowe obciążenie, awarie zewnętrzne nie będą miały bezpośredniego wpływu na wewnętrzny system zasilania modułu, chroniąc w ten sposób normalne działanie głównego systemu sterowania PLC i innych modułów.

Na etapie konfiguracji i wyboru systemu użytkownicy powinni uwzględnić wewnętrzne zużycie energii modułu wyjściowego AS-B824-016 w zakresie obliczeń wydajności mocy szafy PLC. Racjonalnie planując liczbę modułów i moc płyty montażowej, można zapewnić stabilność i niezawodność całego systemu sterowania nawet przy pełnym obciążeniu.

Instrukcje okablowania i użytkowania AS-B824-016









01

Przygotowania przed okablowaniem

Przed wykonaniem jakiejkolwiek operacji okablowania należy odłączyć zasilanie systemu PLC i obciążenia zewnętrznego.

Upewnij się, że używany model modułu to AS-B824-016, a typ wyjścia to prawdziwe wyjście wysokiego poziomu 24 V DC.

Upewnij się, że napięcie znamionowe i prąd obciążenia zewnętrznego odpowiadają wydajności wyjściowej modułu.

Przygotuj zasilacze prądu stałego, przewody i listwy zaciskowe spełniające wymagania kontroli przemysłowej i upewnij się, że pole-przekroju przewodów spełnia wymagania dotyczące prądu obciążenia.



02



Objaśnienie punktu wyjściowego i alokacji terminali

Moduł udostępnia łącznie 16 cyfrowych punktów wyjściowych, ponumerowanych od punktu wyjściowego 0 do punktu wyjściowego 15.

Punkty wyjściowe są podzielone na dwie grupy zgodnie ze strukturą elektryczną:

Grupa pierwsza: Punkty wyjściowe 0 do 7

Grupa druga: Punkty wyjściowe 8 do 15

Każda grupa punktów wyjściowych ma wspólny zacisk do podłączenia do zewnętrznego obwodu zasilania prądem stałym tej grupy.

Dwa zestawy wspólnych zacisków są od siebie niezależne i można je podłączyć do różnych zewnętrznych obwodów zasilania.



03



Opis typowych metod okablowania

Zacisk dodatni zewnętrznego źródła zasilania prądem stałym jest podłączony do zacisku wspólnego odpowiedniej grupy wyjść.

Każdy zacisk wyjściowy jest podłączony do jednego końca odpowiedniego obciążenia.

Drugi koniec obciążenia jest podłączony do ujemnego zacisku zewnętrznego źródła zasilania prądem stałym, tworząc kompletny obwód.

Gdy punkt wyjściowy przewodzi, moduł dostarcza do obciążenia napięcie dodatnie, powodując zadziałanie obciążenia.

Gdy punkt wyjściowy jest zamknięty, zacisk wyjściowy zostaje odłączony, a obciążenie przestaje działać.
