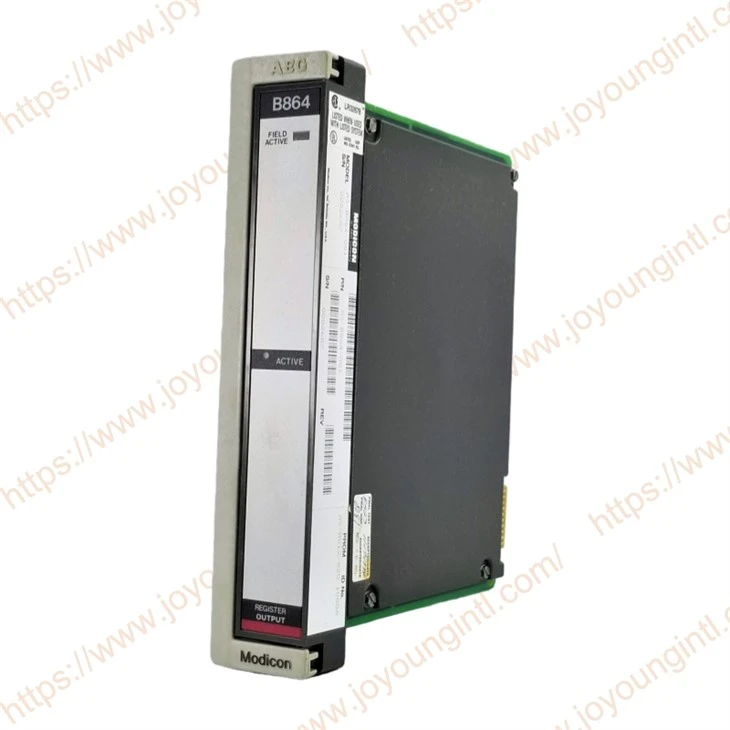

MODICON AS-B864-001 REJESTROWY MODUŁ WYJŚCIOWY ASB864001

AS-B864-001 to moduł wyjściowy rejestru w systemie sterowania automatyką Modicon, używany głównie do wysyłania danych cyfrowych przetwarzanych wewnętrznie przez sterownik PLC w postaci rejestrów do zewnętrznych urządzeń lub systemów. Moduł ten różni się od tradycyjnego modułu wyjściowego przełącznika. Jego obiektem wyjściowym nie jest prosty sygnał włączenia-wyłączenia, ale dane rejestru o szerokości danych i znaczeniu liczbowym.





Marka	Modicon
Model	AS-B864-001
Numer części	AS-B864-001
Opis	Moduł wyjściowy
Pochodzenie	Francja/USA
Wymiar	35*20*10 cm
Waga	0,3 kg



I. Przegląd przepływu danych modułu

Podstawową funkcją modułu wyjściowego AS-B864-001 jest stabilne wysyłanie danych z rejestrów wewnętrznych sterownika PLC do urządzeń zewnętrznych. Przepływ danych można podsumować w trzech głównych etapach:

Zarejestruj etap odbioru

Moduł wyjściowy AS-B864-001 pobiera zawartość danych z określonego rejestru poprzez interfejs płyty montażowej sterownika PLC.

Dane są przesyłane zgodnie z cyklem skanowania systemu PLC, aby zapewnić, że moduły szybko uzyskają najnowsze wartości rejestrów.

Etap buforowania i przetwarzania danych

Odebrane dane rejestrowe przechowywane są w wewnętrznej pamięci podręcznej modułu.

Wewnętrzna logika modułu sprawdza dane pod kątem ich integralności.

Moduł obsługuje funkcję retencji danych, czyli zachowuje ostatni stan wyjścia przed aktualizacją, aby uniemożliwić urządzeniom zewnętrznym odczytanie chwilowych wartości błędów.

Stopień napędu wyjściowego

Dane w pamięci podręcznej są przesyłane do interfejsu zewnętrznego poprzez obwód napędu wyjściowego.

Obwód wyjściowy jest wyposażony w zabezpieczenie izolacyjne, które zapobiega wpływowi zmian obciążenia zewnętrznego lub zakłóceń na wewnętrzną logikę.

Dane są wyprowadzane w postaci rejestrów równoległych, aby zapewnić jednorazową transmisję wszystkich słów danych.



II. Mapowanie interfejsów i rejestrów płyty montażowej

Moduł wyjściowy AS-B864-001 przesyła dane za pośrednictwem standardowej magistrali płyty bazowej sterownika PLC, eliminując potrzebę stosowania dodatkowych kabli.

Każdy rejestr odpowiada unikalnej pozycji w przestrzeni adresowej płyty montażowej, zapewniając, że dane zapisane przez program PLC mogą być bezpośrednio odwzorowane na wyjściu modułu.

Wewnętrzna logika modułu okresowo skanuje adres rejestru, odczytuje najnowsze dane i aktualizuje wyjściową pamięć podręczną.

Konstrukcja interfejsu płyty montażowej zapewnia synchronizację transmisji danych i pozwala uniknąć nieprawidłowego dopasowania lub utraty danych.



III. Mechanizm przetwarzania danych wyjściowych

Konwersja formatu danych

Dane w rejestrach PLC są zwykle kodowane binarnie.

Moduł konwertuje go do formatu wyjściowego odpowiedniego dla urządzeń zewnętrznych (takich jak równoległe sygnały poziomu binarnego lub sygnały poziomu logicznego) w wewnętrznej jednostce logicznej.

Odśwież dane wyjściowe i przytrzymaj

Moduł aktualizuje stan wyjść zgodnie z zdefiniowanym przez system cyklem odświeżania.

Podczas cyklu odświeżania obwód wyjściowy utrzymuje stabilne dane i zapobiega chwilowym zakłóceniom sygnału.

Aktualizacja wyników jest synchronizowana z cyklem skanowania PLC, aby zapewnić ciągłość danych.

Mechanizm obsługi wyjątków

Moduł jest wyposażony w logikę samokontroli-i może wykryć nieprawidłową komunikację na płycie montażowej lub niekompletne dane.

W przypadku wystąpienia anomalii stan wyjścia może pozostać na ostatniej prawidłowej wartości lub przejść do bezpiecznego, wstępnie ustawionego stanu, aby zapobiec nieprawidłowemu działaniu urządzeń zewnętrznych.



IV. Projekt izolacji i przeciwdziałania-zakłóceniom

Obwód wyjściowy jest oddzielony od wewnętrznej jednostki logicznej poprzez konstrukcję izolacji galwanicznej, aby zapewnić, że zmiany obciążenia zewnętrznego nie wpływają na logikę wewnętrznego rejestru.

Jest również wyposażony w wewnętrzne obwody filtrujące i buforujące, które mogą zmniejszyć wpływ zakłóceń i wpływów przejściowych na dane wyjściowe.

Ogólna konstrukcja modułu spełnia wysokie wymagania interferencyjne środowisk przemysłowych, zapewniając niezawodną pracę przez długi czas.



V. Cykliczny przepływ pracy

Cały przepływ pracy można podsumować w następujący sposób:

Program PLC generuje lub aktualizuje dane rejestrowe

Dane są przesyłane do modułu wyjściowego AS-B864-001 poprzez interfejs płyty montażowej

Moduł buforuje dane i przeprowadza kontrolę integralności

Wewnętrzna konwersja logiki i wyjście napędu

Urządzenie zewnętrzne odbiera dane wyjściowe z rejestru

Stan-samokontroli modułu jest aktualizowany synchronicznie ze stanem wyjścia

Wykonanie pętli w celu zachowania spójności z cyklem skanowania PLC

Taka konstrukcja gwarantuje, że moduł może osiągnąć wysoką-precyzję i{1}}niezawodność wyjścia rejestru w złożonych przemysłowych systemach sterowania.
