9907-018 WOODWARD 2301A Elektroniczny

Napięcie zasilania:

Te elementy sterujące Woodward 2301A 9907-018 wymagają źródła napięcia od 18 do 40 V prądu stałego, 90 do 150 V prądu stałego lub od 88 do 132 V prądu przemiennego w celu uzyskania mocy roboczej (15 W). Jeśli do zasilania używany jest akumulator, do utrzymania stabilnego napięcia zasilania niezbędny jest alternator lub inne urządzenie do ładowania akumulatora.

Sekcja prędkości i podziału obciążenia w modelach 2301A 9907-018 monitoruje i steruje dwiema funkcjami.

 Prędkość-Część kontroli prędkości utrzymuje właściwą prędkość głównego napędu.

 Podział obciążenia-Podczas pracy równoległej dwóch lub większej liczby generatorów sekcja podziału obciążenia wykrywa obciążenie przenoszone przez jej generator. Powoduje to proporcjonalne rozłożenie obciążenia wszystkich generatorów w systemie.

Kontrola prędkości:

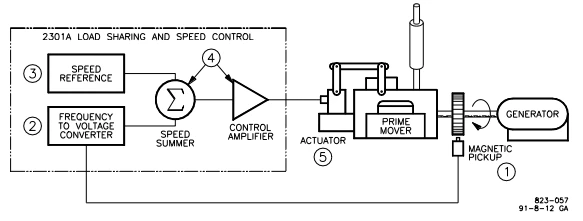

Urządzenie sterujące prędkością 9907-018, jak pokazano na rysunku, składa się z:  urządzenia (1) do pomiaru prędkości głównego urządzenia poruszającego  przetwornika częstotliwości na napięcie (2)  prędkości odniesienia (3), z którą można porównać prędkość głównego urządzenia poruszającego  Układu letniego/wzmacniacza prędkości (4) o mocy wyjściowej proporcjonalnej do ilości paliwa lub pary wymaganej do utrzymania żądanej prędkości przy danym obciążeniu  Siłownika (5) do ustawiania mechanizmu paliwowego lub parowego silnika głównego.

Urządzenie-wykrywające prędkość, takie jak przetwornik magnetyczny, wykrywa prędkość głównego napędu i przetwarza ją na sygnał prądu przemiennego o częstotliwości proporcjonalnej do prędkości-silnika. Przetwornik częstotliwości-na-napięcie odbiera sygnał prądu przemiennego z czujnika prędkości i zamienia go na proporcjonalne napięcie prądu stałego.

Rozważania dotyczące lokalizacji:

Ten produkt jest przeznaczony do montażu w „zamkniętym obszarze elektrycznym” lub zamkniętej przemysłowej szafie sterowniczej. Wybierając miejsce montażu, należy wziąć pod uwagę następujące wymagania:

 Odpowiednia wentylacja zapewniająca chłodzenie

 Miejsce do serwisowania i naprawy

 Ochrona przed bezpośrednim kontaktem z wodą lub środowiskiem-podatnym na kondensację

 Ochrona przed urządzeniami-pod wysokim napięciem lub-prądem lub urządzeniami wytwarzającymi zakłócenia elektromagnetyczne

 Unikanie wibracji

 Wybór lokalizacji, która zapewni zakres temperatur roboczych od –40 do +70 stopni (–40 do +158 stopni F)

 Sterowanie NIE może być montowane na silniku.
